Storm 指南

Storm 是一个开源的分布式实时计算系统，通常被比作＂实时的 Hadoop＂。Storm 为实时计算提供了一些简单优美的原语，支持多种编程语言，并内建流式窗口 API 及分布式缓存 API，极大简化了流式数据处理过程。Storm 不仅高可靠、易扩展，而且处理速度极快，每个计算节点每秒能处理上百万条元组信息（Tuple），因此常被用于实时分析、在线机器学习、连续计算、分布式 RPC、ETL 等。 关于 Storm 更多的详细信息，请参阅 Storm 官方网站 。

系统部署架构

Storm 将实时计算逻辑包装成计算拓扑（Topology）。它类似 Hadoop 中的 Job，是一组由 Spouts 和 Bolts 通过 Stream Grouping 连接而成的图形结构，被部署到 Storm 集群中持续运行。Storm 集群采用的是 master/slave 架构，青云提供的 Storm 集群服务还包括在线伸缩、监控和告警等功能，帮助您更好地管理集群。如下图所示，青云的 Storm 集群包括如下五种节点类型：

  • 主节点：运行了 Nimbus、DRPC、UI 和 Logviewer 服务，负责接收客户端提交的计算拓扑，并协调分派计算任务。
  • 从节点：运行了 Supervisor 和 Logviewer 服务。其中，Supervisor 服务主要用于接收计算任务并弹性启动或停止工作进程（Worker），而 Logviewer 服务方便用户查看运行日志。
  • RPC 节点：运行了 DRPC 和 Logviewer 服务，用于接收 RPC 请求，并将计算拓扑的处理结果返回给客户端。
  • 客户端节点：安装了 Python、JRE/JDK 和 Storm 软件，用于提交计算拓扑。
  • Zookeeper 集群：用于协调 Storm 集群。

创建 Storm

通常包括 Storm 在内的大数据平台的运维是非常繁琐的，在青云上，您可以在２到３分钟创建一个 Storm 集群。集群支持横向与纵向在线伸缩，还提供了监控告警等功能，使得管理集群异常方便。集群将运行于 100% 二层隔离的私有网络内，结合青云提供的高性能硬盘，在保障高性能的同时兼顾您的数据安全。

注解 为了保障数据安全, Storm 集群需要运行在受管私有网络中。所以在创建一个 Storm 集群之前，至少需要一个路由器（或 VPC 网络）和一个受管私有网络，受管私有网络需要和路由器（或 VPC 网络）连接，并开启 DHCP 服务（默认开启）。

第一步：选择基本配置

在创建的对话框中，您需要选择 Storm 版本号、类型、名称、关联的配置组，然后点击下一步。

第二步：配置主节点

输入主节点的数量，并选择主节点配置、容量，以定义 master 集群的规模和性能。

注解 主节点上运行了 Nimbus、DRPC、UI 等服务，建议在生产环境中使用至少 2 个主节点，以实现主节点集群的 HA。主机配置１核2G 仅供测试使用，生产环境建议至少使用 2 核 4G。节点数量和主机配置，在创建之后可以在线伸缩。

第三步：配置从节点

输入从节点的数量，并选择从节点配置、容量，以定义 slave 集群的规模和性能。

注解 从节点上启用了 Supervisor 服务并运行 Worker 进程，请在生产环境使用至少 2 个从节点，以实现从节点集群的 HA。从节点作为工作节点，通常需要更高的配置。

第四步：配置 RPC 节点

输入 RPC 节点的数量，并选择 RPC 节点配置、容量，以定义 RPC 集群的规模和性能。

注解 主节点已经启用了 DRPC 服务，因此低负载时 DRPC 节点不是必须的；如果您需要高负载 RPC 服务，可以添加额外的 RPC 节点。

第五步：配置 Zookeeper 和网络

选择 Storm 集群所依赖的 Zookeeper 服务，集群将创建于 ZooKeeper 所在的私有网络中，创建后可以切换到其他私有网络，但需要保证新的私有网络内仍能连接到 Zookeeper。您可以让 DHCP 服务自动分配 Storm 集群各节点的私有网络 IP，也可以手动指定。

当 Storm 创建完成之后，您可以查看每个节点的运行状态。如图所示，当节点显示为“活跃”状态，表示该节点启动正常。当每个节点都启动正常后 Storm 集群显示为“活跃”状态，表示您已经可以正常使用 Storm 服务了。

测试 Storm

Storm 创建完成之后可以测试其可用性。

查看集群信息

Storm 集群的主机名是按照节点类型定义的:

  • Storm 主节点: -master
  • Storm 从节点: -slave
  • Storm RPC 节点: -rpc

Storm 集群主节点上启动了 Storm UI 服务。Storm UI 服务是一个基于 Web 的监控服务，它不仅可以查看集群、配置、Topology 以及各组件（Spout 和 Bolt）等的信息，还可以暂停、激活、删除 Topology，更是 Topology 运行时的重要调优工具。

为了方便使用 Storm UI，请参考 VPN 隧道指南 配置VPN，并修改本地 hosts 文件。

注解 由于 Ubuntu 主机名对应 IP 127.0.0.1 存在 已知问题 。所以先要在 /etc/hosts 文件里把 127.0.0.1 修改成主机的私网 IP (假设为 192.168.107.20)，同时还需要加上 Storm 主节点，从节点以及 RPC 节点的主机名与私网 IP 的信息，改完后的 /etc/hosts 类似于：

192.168.107.20    localhost
192.168.107.20    i-tp5n8o28
192.168.107.70    stmn-8ct52oqk-master
192.168.107.71    stmn-9ss52hui-master
192.168.107.80    stmn-2pfpy7bo-rpc
192.168.107.90    stmn-kflp37ij-slave
192.168.107.91    stmn-oc3uigmo-slave
192.168.107.92    stmn-e0woz5xh-slave

VPN 建立后，可通过访问主节点的 8080 端口（例如，http://stmn-8ct52oqk-master:8080）来访问 Storm UI，如下图所示：

创建 Storm 客户端节点

为了提交 Storm Topology 做测试，需要创建 Storm 客户端节点。用户可以在青云上创建，也可以自己在本地搭建。在青云上创建 Storm 客户端节点, 首先打开映像市场，在工具分类中找到 Storm Client，然后点击使用，选择主机类型、CPU、内存，并将该主机加入 Storm 集群同一私有网络。如果在本地搭建，请安装 Storm 1.0.1、JRE、Python 等软件。

创建完客户端节点之后，需要修改 hosts 文件，请参考 查看集群信息 一节关于 hosts 文件的修改方法。

最后，在 ~/.storm 目录下创建 storm.yaml, 并指定 nimbus.seeds 和 drpc.servers，文件内容类似于：

nimbus.seeds: ["stmn-8ct52oqk-master", "stmn-9ss52hui-master"]
drpc.servers:
    - "stmn-8ct52oqk-master"
    - "stmn-9ss52hui-master"
    - "stmn-2pfpy7bo-rpc"

配置完毕，可进行后续测试。本指南中所有的测试都是基于 Storm 自带的示例 storm-starter 进行的。

测试一：ExclamationTopology

ExclamationTopology 是一个非常简单的 Storm Topology 示例，它的 Bolt 会在每个单词后追加 !!!。

首先，在客户端节点上执行如下 storm jar 命令以提交计算拓扑。

/opt/storm/bin/storm jar /opt/storm/examples/storm-starter/storm-starter-topologies-1.0.1.jar org.apache.storm.starter.ExclamationTopology ExclamationTopology

下图展示了 storm jar 命令的执行结果：

Topology 提交成功后，用户可以在 Storm UI 上看到 ExclamationTopology 的概要信息，例如状态、运行时间、worker 数量、任务总数等，具体如下图所示：

点击 ExclamationTopology 链接，可查看该 Topology 的各个组件：

点击 exclaim1 组件，可以查看运行该组件的 executors，如下图所示:

点击 executors 中的 Port 列中的端口号，可进一步查看相应的日志:

若需要删除 Topology，可以在 Storm UI 的 Topology actions 栏，点击 Kill 按钮，如下图所示：

用户也可以通过执行如下 storm kill 命令来删除计算拓扑：

/opt/storm/bin/storm kill ExclamationTopology

执行结果如下图所示：

测试二：ReachTopology

ReachTopology 基于 Storm 可实时计算 Twitter 网站上任意 URL 的 Reach 值，并通过 Storm 分布式 RPC 对外提供服务。

首先，在客户端节点上执行如下 storm jar 命令以提交 ReachTopology。

/opt/storm/bin/storm jar /opt/storm/examples/storm-starter/storm-starter-topologies-1.0.1.jar org.apache.storm.starter.ReachTopology ReachTopology remote

通过 Storm UI 查看 ReachTopology ，结果如下：

Topology 成功提交运行后，接着创建用于发送 RPC 请求的客户端。为此，需创建一个基于 Maven 的 Java 工程，添加 storm-core 依赖包并创建 TestReachTopology 类，代码如下：

package test;

import org.apache.storm.utils.DRPCClient;
import org.apache.storm.utils.Utils;
import java.util.Map;

public class TestReachTopology {

    public static void main(String[] args) throws Exception {

        if (args.length

然后，将工程及其所有的依赖打成一个包（“uberjar” 或 “fat jar”）上传到 Storm 客户端节点，并在客户端节点上执行如下类似命令以完成 RPC 请求：

java -cp starter-client-1.0-SNAPSHOT-jar-with-dependencies.jar test.TestReachTopology stmn-2pfpy7bo-rpc

执行结果如下图所示:

测试三：MultipleLoggerTopology

MultipleLoggerTopology 使用了很多 Logger，并持续地打印各种级别的日志。执行如下命令，可提交该 Topology。

/opt/storm/bin/storm jar /opt/storm/examples/storm-starter/storm-starter-topologies-1.0.1.jar org.apache.storm.starter.MultipleLoggerTopology MultipleLoggerTopology

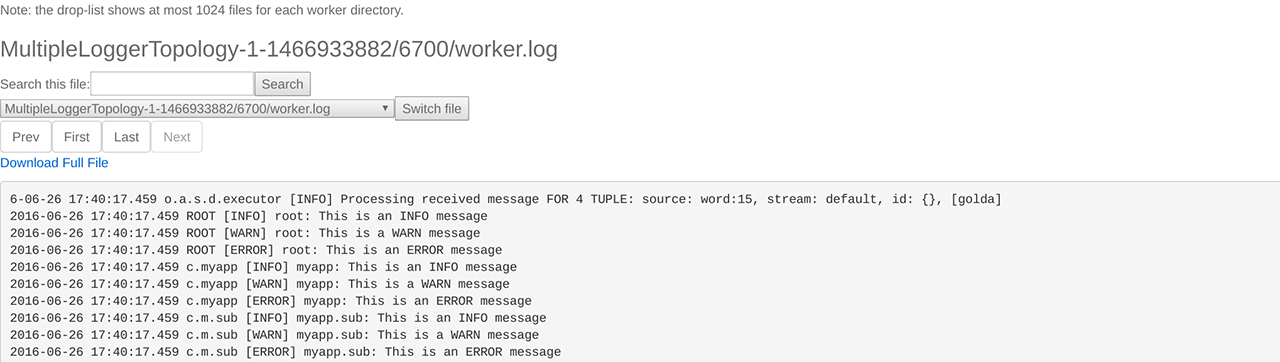

通过 Storm UI 可查看其日志，日志中包含了 INFO、WARN、ERROR 等级别的信息，如下图所示：

不仅如此，Storm UI 还提供了动态设置 Log 级别的功能。

按上图设置完毕后，再次查看日志时只能看到 ERROR 级别的信息。

测试四：TridentWordCount

TridentWordCount 使用了 Storm Trident 接口，用于统计单词出现的次数。为了通过 Storm UI 查看 event，需要打开 event logging 功能。在配置组中的找到配置项 topology.eventlogger.executors，将其值设为 1，并应用到 Storm 集群即可开启 event logging 功能。接着执行如下命令以提交 TridentWordCount。

/opt/storm/bin/storm jar /opt/storm/examples/storm-starter/storm-starter-topologies-1.0.1.jar org.apache.storm.starter.trident.TridentWordCount TridentWordCount

在 Storm UI 的 Component actions 栏，点击 Debug 可开启组件的 event logging 功能。

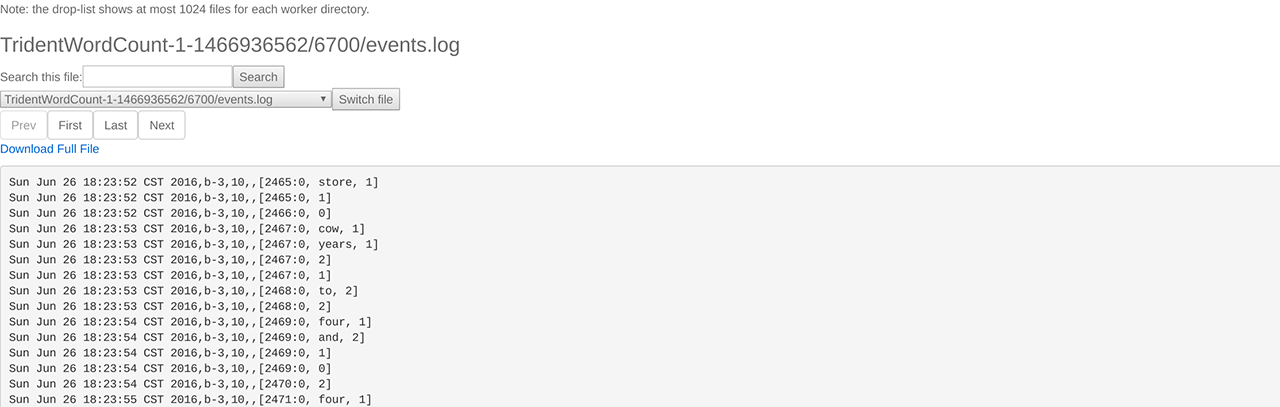

点击 event 链接，即可查看event.log，如下图所示：

用户可以参考 测试二：ReachTopology 来创建并执行 RPC 客户端。

测试五：SlidingWindowTopology

Storm 提供了流式窗口 API，支持 Sliding Window 和 Tumbling Window。SlidingWindowTopology 展示了这两种窗口 API 的基本使用方法。请执行如下命令以提交 SlidingWindowTopology。

/opt/storm/bin/storm jar /opt/storm/examples/storm-starter/storm-starter-topologies-1.0.1.jar org.apache.storm.starter.SlidingWindowTopology SlidingWindowTopology

通过 Storm UI 可以查看 tumblingavg 的输出，如下图所示：

测试六：TridentKafkaWordCount

TridentKafkaWordCount 包含 kafkaBolt 和 wordCounter 两个 Topology，并对外提供 RPC 服务。其中 kafkaBolt Topology 将产生的数据写入到 Kafka，而 wordCounter Topology 用于读取 Kafka 中的数据，并统计各个单词出现的次数。

首先，请参考 消息队列指南 创建 Kafka 集群。为方便描述，假设创建好的 Kafka 集群的 ZooKeeper 连接串为 192.168.100.30:2181/kafka/q-md3ejihc，Broker URL 为192.168.100.9:9092,192.168.100.10:9092。

其次，在 Kafka 客户端，执行如下命令以创建示例所需要的 test 主题。

kafka-topics.sh --create --zookeeper 192.168.100.30:2181/kafka/q-md3ejihc --replication-factor 1 --partition 1 --topic test

然后，将 TridentKafkaWordCount Topology 与上面创建的 Kafka 集群集成。为此，需要对 TridentKafkaWordCount Topology 做些配置和修改，具体如下：

  1. 修改 storm-starter 工程的 pom.xml 文件，将 storm-kafka 和 kafka 包的 scope 设置为 compile，并修改 kafka 包的版本号。该版本号需与 Kafka 集群保持一致。因青云目前提供的 Kafka 版本号为 0.8.2.1，所以修改后的 pom.xml 文件中的 storm-kafka 和 kafka 配置如下：

  org.apache.storm
  storm-kafka
  ${project.version}

  org.apache.kafka
  kafka_2.10
  0.8.2.1

        org.apache.zookeeper
        zookeeper

        log4j
        log4j

        org.slf4j
        slf4j-log4j12
  1. 修改 Topology 提交逻辑，允许远程部署，具体如下：
// submit the consumer topology.
StormSubmitter.submitTopologyWithProgressBar("wordCounter", wordCount.getConsumerConfig(), wordCount.buildConsumerTopology(null));

Config conf = new Config();
conf.setMaxSpoutPending(20);
// submit the producer topology.
StormSubmitter.submitTopologyWithProgressBar("kafkaBolt", conf, wordCount.buildProducerTopology(wordCount.getProducerConfig()));
  1. 因 TransactionalTridentKafkaSpout 在 Storm 1.0.1 中有 Bug（具体请参考 STORM-1728 ），故在本示例中，我们将使用 OpaqueTridentKafkaSpout，请参考下文修改 createKafkaSpout 方法：
private OpaqueTridentKafkaSpout createKafkaSpout() {
    ZkHosts hosts = new ZkHosts(zkUrl);
    TridentKafkaConfig config = new TridentKafkaConfig(hosts, "test");
    config.scheme = new SchemeAsMultiScheme(new StringScheme());

    // Consume new data from the topic
    config.startOffsetTime = kafka.api.OffsetRequest.LatestTime();
    return new OpaqueTridentKafkaSpout(config);
}

按如上步骤修改完毕后，请将 storm-starter 打包并上传到客户端节点，并执行如下命令以提交 Topology。

/opt/storm/bin/storm jar /opt/storm/examples/storm-starter/storm-starter-topologies-1.0.1.jar org.apache.storm.starter.trident.TridentKafkaWordCount  192.168.100.30:2181/kafka/q-md3ejihc 192.168.100.9:9092,192.168.100.10:9092

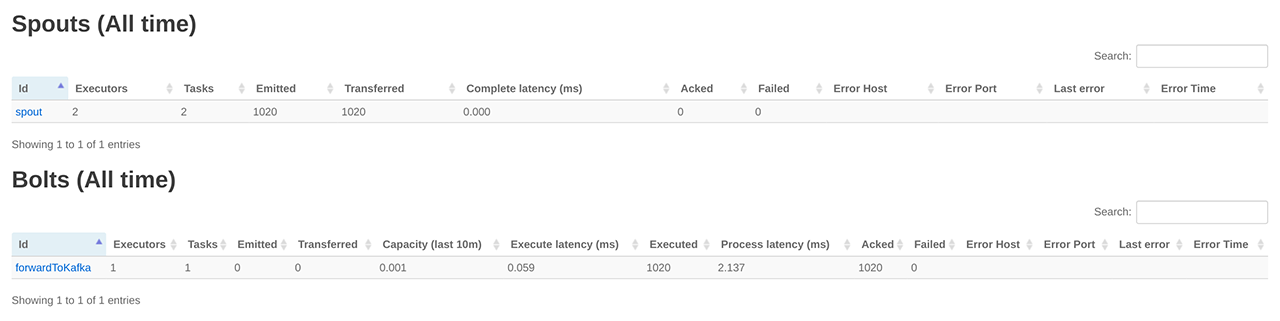

通过 Storm UI 查看 kafkaBolt Topology，如下图所示：

通过 Storm UI 查看 wordCounter Topology，如下图所示：

参考 测试二：ReachTopology ，创建并执行 RPC 客户端，结果如下：

此外，也可参考消息队列指南 来查看 test 主题中的消息。

在线伸缩

增加节点

当您需要横向扩展集群规模时，您可以在 Storm 详细页点击“新增节点”按钮增加主节点、从节点或 RPC 节点，每个新增节点在私有网络中的 IP 可以手动指定或选择自动分配。

删除节点

当您不需要集群中的某些节点时，您可以在 Storm 详细页选中需要删除的节点，然后点“删除”按钮，以在线缩减集群规模。

纵向伸缩

由于不同类节点压力并不同，所以青云 Storm 支持对 主节点、从节点 和 RPC 节点分别进行纵向伸缩。通常情况下主节点和 RPC 节点的压力都不会太大，运行 worker 进程的从节点的配置一般更高些。

性能测试

参考 yahoo/streaming-benchmarks ，我们对 Storm 集群做了延迟时间性能测试，以下是测试报告。

测试条件

北京3区-A，在一个 VPC 网络下创建 Storm 集群、Kafka 集群、Zookeeper 集群、Redis 以及若干主机，具体配置如下：

资源 版本 主机类型 CPU 内存 存储 备注
Storm 1.0.1 超高性能型 8核 16G 10G 10个从节点
Kafka 0.8.2.1 超高性能型 8核 32G 30G 5个节点
Zookeeper 3.4.6 超高性能型 4核 8G   为 Storm 和 Kafka 各创建一个集群
Redis 3.0.5 超高性能型   8G   1个节点
Instance   性能型 4核 8G   基于Ubuntu 14.04，运行 Load 脚本

测试步骤

首先，启动Storm 集群、Kafka 集群、Zookeeper 集群、Redis 以及 Load 主机，并在 Load 主机上安装 Leiningen ，并下载 yahoo/streaming-benchmarks 中的仓库代码。

其次，在 Kafka 集群中创建 ad-events Topic（分区数为5），并参考 yahoo/streaming-benchmarks 中的脚本初始化 Redis 中的数据。

注解 每轮测试前都需要重新初始化数据。

由于 yahoo/streaming-benchmarks 使用的 Storm 版本为 0.10.0/0.11.0，因此需要修改测试用的 storm.benchmark.AdvertisingTopology 类，具体改法如下：

  • 将代码中的 backtype.storm　替换为 org.apache.storm
  • 将代码中的 storm.kafka 替换为 org.apache.storm.kafka
  • 在 localConf.yaml 中添加配置参数 zookeeper.brokerZkPath，并根据 Kafka 集群配置设置其值，例如: “/kafka/q-cvhyvab7/brokers”
  • 按如下方式，修改代码中使用的 ZkHost：
String brokerZkPath = (String)commonConfig.get("zookeeper.brokerZkPath");
ZkHosts hosts = new ZkHosts(zkServerHosts, brokerZkPath);

修改完毕，重新编译打包，并部署到 Storm 集群中进行测试。

然后，通过在多个主机上同时执行如下类似命令以运行 Load 脚本，并持续运行半小时。

cd data
lein run -r -t 15000 --configPath ../conf/localConf.yaml

注解 为产生每秒 450000 个 Tulples，需运行 30 个 Load 主机，每个主机每秒产生 15000 个 Tuples。

最后，运行如下类似命令生成测试结果（seen.txt 和 updated.txt）

cd data
lein run -g --configPath ../conf/localConf.yaml

测试结果

监控和告警

我们对 Storm 集群的每个节点提供了资源的监控和告警服务，包括 CPU 使用率、内存使用率、硬盘使用率等，以帮助用户更好的管理和维护 Storm 集群。 同时，Storm 主节点上运行的 Storm UI 服务提供了丰富的集群监控信息，默认端口为8080。 此外，青云提供的 Storm 集群还在各个节点上运行了 Logviewer 服务，该服务允许用户访问各个节点上的日志。拨入到 VPN 网络后，可以访问以下 URL 来浏览 Storm UI 及节点日志：

例如：

配置

我们通过 Storm 配置组来管理 Storm 服务的配置。Storm 服务和 Storm 配置组是解耦的，您可以创建多个独立的配置组，并应用到不同的 Storm 服务。

注解 Storm 服务在运行过程中，也可以随时变更配置组。

创建新的 Storm 配置组

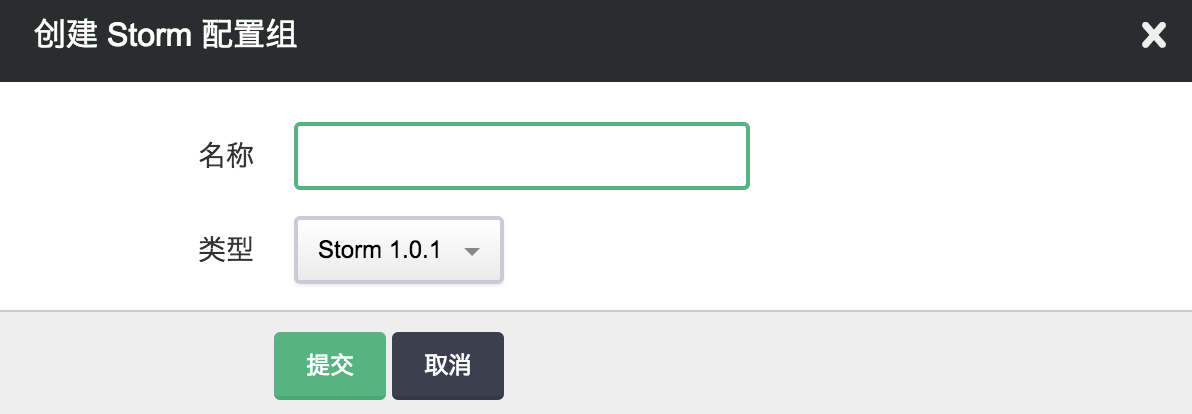

默认情况下，我们会为每个用户创建一个缺省配置组。用户也可以创建新的配置组，如图所示：

注解 缺省配置组不可以被删除。

修改配置项

点击该新建的 Storm 配置组，我们可以对每项配置项进行修改，如图所示：

修改完后，我们需要进行 “保存”，并点击 “应用” 让新的配置生效。

注解

当配置发生变化时，将会重启对应的 Storm 服务。

常用配置项

  • storm.zookeeper.session.timeout: Zookeeper客户端的 session 超时时间
  • nimbus.childopts: Storm Nimbus 服务的 JVM 参数
  • supervisor.childopts: Storm Supervisor 服务的 JVM 参数
  • worker.childopts: Storm Worker 进程的 JVM 参数
  • drpc.childopts: Storm DRPC 服务的 JVM 参数
  • ui.childopts: Storm UI 服务的 JVM 参数
  • logviewer.childopts: Storm Logviewer 服务的 JVM 参数
  • pacemaker.childopts: Storm Pacemaker 服务的 JVM 参数
  • worker.heap.memory.mb: Worker 进程默认堆内存大小
  • nimbus.task.timeout.secs: 若 Nimbus 在该时间内未收到 Task 的心跳消息，则会重新调度该 Task
  • nimbus.supervisor.timeout.secs: 若 Nimbus 在该时间内未收到 Supervisor 的心跳消息，则认为该节点失效
  • nimbus.task.launch.secs: Task 启动时的超时时间
  • supervisor.worker.timeout.secs: 若 Supervisor 在该时间内未收到 Worker 的心跳消息，则会重启该 Worker
  • supervisor.slots.ports: Worker 可用的端口列表
  • supervisor.worker.start.timeout.secs: Worker 启动时的超时时间
  • topology.worker.max.heap.size.mb: 应用于 Topology，限定 Worker 最大可用堆内存
  • topology.max.spout.pending: 指定一个 Spout Task 允许的未确认 Tuple 总数
  • topology.eventlogger.executors: Event Logger 的进程个数
  • topology.acker.executors: Acker 的进程个数
  • storm.scheduler: 全局的任务调度器
  • storm.cluster.state.store: 指定用于创建 ClusterState 的工厂

配置项的详细解释请参见 Storm 官方文档。
