Kubernetes on QingCloud AppCenter 用户指南

Instruction in English is available here

简介

Kubernetes 是一个开源的、用于管理云平台中多个主机上的容器化的应用的调度系统，是一个用于容器应用的自动化部署、弹性伸缩、应用升级以及运维等的开源平台。青云QingCloud Kubernetes 服务旨在方便用户在青云平台搭建 Kubernetes 集群。

创建 Kubernetes 集群

在青云上，您可以很方便的创建和管理一个 Kubernetes 集群。青云的 Kubernetes 集群支持横向在线伸缩，同时具有自我诊断功能，即当系统发现某节点坏死时在控制台显示状态。 另外我们还提供了监控告警等功能来帮助您更好的管理集群。集群将运行于私有网络内，结合青云提供的高性能硬盘，在保障高性能的同时兼顾您的数据安全。

准备工作

为了保障数据安全， Kubernetes 集群需要运行在受管私有网络中。所以在创建一个 Kubernetes 集群之前，需要创建一个 VPC 和一个受管私有网络，受管私有网络需要加入 VPC，并开启 DHCP 服务（默认开启）。VPC 的地址范围请不要选择 172.17.0.0/16 这个段，因为这个 docker 默认使用这个段，使用这个段会导致网络问题。

选择基本配置

在创建的对话框中，您需要填写名称 (可选)，选择 Kubernetes 版本号以及选择计费方式。

我们提供了两种默认资源配置组：性能型除配置组都是用性能型主机及存储，工作节点标记 node role label 为 node，超高性能型除客户端节点为都为超高性能型主机及存储，工作节点标记 node role label 为 ssd_node，

用户也可根据自身需求选择自定义方式配置节点，但由于创建挂盘的是和主节点类型一致的，所以，对于有挂盘的资源，请配置正确的调度策略调度到和主节点类型一致的工作节点上，比如：主节点为超高性能型主机，mysql 使用挂盘，则需调度这个pod到 ssd_node 标记的节点

如选择自定义方式，请根据需要选择 Kubernetes 主节点，性能型节点，超高性能型节点和日志节点的 CPU、节点配置和数量、下图以主节点为例。每种角色节点的主机资源类型请保持一致，要么都是性能型，要么都是超高性能型。

如果用户选择不部署日志节点（节点个数为0），则需在依赖服务中选择预先部署好的 ELK 集群或者环境变量中指定自建的 Elastic Search 服务器的 IP 地址和端口。

选择集群主机所在的私网，私网需要在创建集群前准备好。

如果用户不想使用 Kubernetes App 的日志节点和内置的日志管理工具，可以预先部署 ELK App on QingCloud，在此处选择其为 Kubernetes 集群的依赖服务。注意：日志节点数必须为0，ELK 集群必须和 Kubernetes 集群在同一 VPC 下。
Kubernetes 集群的状态数据默认存储在主节点的 etcd 应用中，同时用户可以选择预先部署 etcd on QingCloud，在此处选择其为 Kubernetes 集群的依赖服务，以便获得更好的数据稳定性和更多的工作节点支持。注意：etcd 集群必须和 Kubernetes 集群在同一 VPC 下。

填写 Kubernetes 应用所需参数：

  • 为了更好地与青云基础设施集成，Kubernetes 应用需要使用您的 API 密钥来调用 QingCloud IaaS API。请在控制台生成密钥。

  • Kubernetes 应用可选择使用青云提供的 SDN2.0（hostnic），创建的 Pod 都会绑定一个网卡，分配一个私网地址。这里可以设置所使用的私网 ID，私网需要预先准备好，如(vxnet-xxxxxxx)。建议给 Pod 设置专用的私网，每个私网可以容纳200多个 IP，如果您需要的容器数量较多，请填写多个，之间用空格切分。如果打开hostnic，Pod 的 vxnet 请不要复用 Kubernetes 所在的 vxnet，且应和 Kubernetes 集群所在的私网在同一 VPC 中。如果关闭hostnic，请填写Kubernetes 所在的 vxnet。

  • 这里可以设置 Kubernetes API的域名，用于生成api server使用的ca证书。
  • 每个工作节点可以暴露的 nodePort 类型的服务的端口是有范围和数目限制的，默认为 30000-32767。
  • 每个工作节点可以运行的 pod 上限默认为60，可以通过配置 max-pods 提高这个上限。如选择 hostnic 网络方案，由于有绑定网卡数限制，目前只可以将 pod 上限设置为60。
  • 集群默认使用 calico 网络插件，同时提供 flannel 和 hostnic 网络插件共用户选择。hostnic 为青云基于 cni 标准开发的网络插件，可以将私网下的网卡直接绑定 Pod 上。如果没有特殊网络性能需求，可以不用选择 hostnic。主机上运行容器的的限制更少。如果 pod 中执行的任务有很多调用集群外部的请求。比如说 批处理迁移数据等，hostnic 会更好，pod 请求是单独网卡处理，缺点是虚拟机可以挂载的网卡数量有上限，每个机器能够创建的pod有限。flannel 是比较流行的方案，除在上述提到的场景外，其他的场景，flannel 在扩展性上会更好一点。缺点是所有网络包都经过主机转发。二层网络有损耗。建议如果跑服务，测试环境，大多数的情况使用 flannel,如果跑需要访问 k8s 集群外服务的批处理程序使用 hostnic。
  • 允许用户自行配置容器运行环境所使用的网桥 IP 地址和子网掩码。
  • Registry mirrors Docker hub 官方镜像仓库的 镜像 地址，默认是 docker hub 官方提供的中国区的镜像站点。镜像仓库包含所有官方镜像仓库的所有镜像。
  • Insecure registries Kubernetes 应用支持使用私有容器仓库，方便使用内部容器仓库的用户，青云提供了harbor应用可以方便用户部署私有容器仓库。如果私有容器仓库没有支持 https，需要将 registry 的 ip 地址填写在这里（如果端口是非 80 端口，也需要填写，格式 ip:port)。
  • 配置私有镜像服务器地址，指向用户自建的或者通过青云 Harbor app 创建的私有镜像服务器，部署集群的时候会自动登陆，以便用户在使用集群的时候直接拉取镜像。如果是私网下的镜像服务器，确保和 Kubernetes 集群在同一 VPC下，否则需要做 VPC 之间的隧道打通。如果镜像服务器绑定了域名，需要预先在 VPC 的 DNS 管理菜单下添加域名之后，再创建 Kubernetes 集群。
  • Kubernetes 需要从 dockerhub.qingcloud.com 或者私有镜像服务器下载镜像，dockerhub.qingcloud.com 是青云提供给开发者的仓库服务，不包含官方镜像，这里需要用户填写 dockerhub.qingcloud.com 或者私有镜像服务器的用户名和密码，用来下载镜像。系统已经内置了青云 guest 账号，可以拉取 dockerhub.qingcloud.com 上的公开仓库。
  • Kubernetes 应用内置了自定义日志监控功能，用户可以查询到所有 Kubernetes 管理的资源的日志。为了节省空间，日志会定期销毁。这里可以设置保存日志的天数。
  • 设置 Kubernetes 系统的日志级别，之后可以通过 kibana 查看。

  • 如果用户需要自己对 Kubernetes 的日志或者容器输出的日志进行自定义处理，可以自己搭建 Fluent 或者 Fluent-bit 服务，将服务地址填写到这里，系统会自动将日志转发到填写的日志服务地址上。
  • 如果用户既不想使用 Kubernetes App 的日志节点和内置的日志管理工具，也不想使用青云提供的 ELK App作为依赖服务，而是用自己搭建的 ELK 或者 EFK 服务，可以通过指定 Elastic Search 服务器的 IP 地址和端口，这里要确保 Kubernetes 集群内的节点能够访问这个地址且端口有效，格式 ip:port。
  • Istio 是一个试验性功能，用于提供微服务治理的能力。鉴于Istio 还没有发布一个可以保证性能的稳定版本，因此不建议在生产环境开启此选项。当前集成的Istio 版本为0.3.0，Istio-Initializer 未开启，istioctl 部署在客户端节点。详见Istio官网。
  • Helm为集群提供包管理功能，默认开启。Helm 是一个开源的 Kubernetes 应用包管理器。(QingCloud k8s 2.8 之后的版本会默认开启Helm功能，此选项不再可选)

创建成功

当 Kubernetes 创建完成之后，您可以查看每个节点的运行状态。当节点的服务状态显示为“正常”状态，表示该节点启动正常。 当每个节点都启动正常后 Kubernetes 集群显示为“活跃”状态，表示您已经可以正常使用 Kubernetes 服务了。

测试 Kubernetes

使用客户端节点

Kubernetes 集群创建完成之后可以进行测试。找到客户端节点，点击 vnc 图标。

使用 root/k8s登录。登录客户端节点后可以通过 ssh 免密登录其他工作节点，因此我们强烈建议您在集群创建好之后修改客户端节点的默认密码。

执行

kubectl get pods --all-namespaces

程序返回所有 pod 状态，整个集群工作正常。

kubectl get service --all-namespaces

NAMESPACE     NAME                    CLUSTER-IP      EXTERNAL-IP   PORT(S)         AGE
default       kubernetes              10.96.0.1       <none>        443/TCP         1m
kube-system   elasticsearch-logging   10.96.0.11      <none>        9200/TCP        1m
kube-system   fluentbit-logging       10.96.195.104   <none>        24224/TCP       1m
kube-system   heapster                10.96.132.130   <none>        80/TCP          1m
kube-system   kibana-logging          10.96.18.90     <none>        5601/TCP        1m
kube-system   kube-dns                10.96.0.10      <none>        53/UDP,53/TCP   1m
kube-system   kubernetes-dashboard    10.96.70.70     <none>        80/TCP          1m

程序返回所有 service 状态，可以通过 cluster-ip 或者 service name 来调用 service。

curl 10.96.0.11:9200/_cluster/health
curl elasticsearch-logging.kube-system:9200/_cluster/health

客户端节点默认的 dns search domain 是 “default.svc.cluster.local svc.cluster.local cluster.local”，所以非 default namespace 下的 service，调用的时候需要加上 namespace 后缀。关于 Kubernetes 的 dns 支持的更详细的文档请参看 Kubernetes 官方文档 DNS Pods and Services 。

使用 KubeSphere

此功能仅限于版本 Kubernetes1.10.5-QingCloud2.8.0 及之后的版本，之前的版本不包含 KubeSphere，您需要升级到此版本以使用 KubeSphere。如果您使用的是之前的版本，您可以跳过此部分说明。 更加详细的说明文档您可以参看 KubeSphere 官网说明文档，http://docs.kubesphere.io

集群创建完成后，确认 KubeSphere 的后端都已正常运行，并查看 KubeSphere 的服务端口

root@i-in5veftt:~# kubectl get pod -n kubesphere-system
NAME                           READY     STATUS    RESTARTS   AGE
ks-account-6b5b77cfb5-8qmnt    1/1       Running   0          5m
ks-apiserver-b775dbc4d-p5qcn   1/1       Running   2          5m
ks-console-76b96d979f-9l8tm    2/2       Running   0          5m

root@i-in5veftt:~# kubectl get svc -n kubesphere-system
NAME           TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGE
ks-account     ClusterIP   10.96.223.167   <none>        80/TCP         5m
ks-apiserver   ClusterIP   10.96.200.24    <none>        80/TCP         5m
ks-console     NodePort    10.96.231.176   <none>        80:30529/TCP   5m

KubeSphere console 以 NodePort 的形式运行在端口 30529，您可以在 VPC 上设置端口转发到任一集群节点(非Client节点)的此端口来访问 KubeSphere 服务。如下图所示。

此示例中，端口是30529，在实际使用中，您需要根据上面的命令返回结果来查看具体端口号

配置规则保存后，您就可以使用 vpc 的 eip 地址来访问 KubeSphere 了，如下图。

使用如下账户信息来登录 KubeSphere

用户名: admin@kubesphere.io
密码: passw0rd

使用 KubeSphere 应用模板

在使用应用模板之前，您需要先添加应用仓库地址，仓库的应用须是有效的符合规范的 Helm Charts 应用。如下图，您可以添加地址 https://helm-chart-repo.pek3a.qingstor.com/kubernetes-charts/ 来测试应用模板。点击 “验证” 按钮，验证有效后，即可添加。

您可以添加其它的仓库地址，只要仓库是包含有效的Helm Charts即可。

添加完成应用仓库后，您可以在应用模板里浏览部署应用了。

通过浏览器查看集群状态

Kubernetes 集群应用集成了官方的监控组件 heapster 和 dashboard。并提供了一个 elasticsearch kibana集群。方便用户查看监控和日志信息。

登录客户端节点后执行

nohup kubectl proxy --address='0.0.0.0' --accept-hosts='.*' --disable-filter=true --accept-paths="^.*" &

连接客户端节点所在 vpc 的VPN后，使用浏览器访问：

http://客户端节点ip:8001/ui（Kubernetes 1.8.4-QingCloud2.7.3及以前版本）

http://客户端节点ip:8001/api/v1/namespaces/kube-system/services/http:kubernetes-dashboard:/proxy/#!/overview?namespace=default（Kubernetes 1.10.5-QingCloud2.8.1及以后版本）

会自动跳转到dashboard应用。
例如：

同样，访问：

http://客户端节点ip:8001/api/v1/proxy/namespaces/kube-system/services/kibana-logging/ （Kubernetes 1.8.4-QingCloud2.7.3及以前版本）

http://客户端节点ip:8001/api/v1/namespaces/kube-system/services/http:kibana-logging:/proxy/#!/overview?namespace=kube-system（Kubernetes 1.10.5-QingCloud2.8.1及以后版本）

会打开日志服务的 kibana
如图

用户可以执行以下命令获得其他服务的proxy地址

kubectl cluster-info

用户需要导入以下index来获取所需数据。数据都是以时间为基准，需要输入index名称的匹配模式和数据的时间戳．输入index匹配模式后，在时间戳下拉框中选择对应的字段然后点击创建即可。

index timestamp
heapster-cpu-* CpuMetricsTimestamp
heapster-memory-* MemoryMetricsTimestamp
heapster-filesystem-* FilesystemMetricsTimestamp
heapster-network-* NetworkMetricsTimestamp
logstash-* @timestamp

具体配置请参考官方文档

heapster的数据结构可以访问 http://客户端节点ip:8001/api/v1/proxy/namespaces/kube-system/services/elasticsearch-logging/_cat/indices 获得。

我们提供了一些预置的模板，可以在这里下载。

主要的timeline查询如下

.es(index='heapster-cpu-*',q="MetricsTags.type:node",split='MetricsTags.host_id:10',timefield='CpuMetricsTimestamp',kibana=true,metric="max:Metrics.cpu/node_utilization.value")

heapster-cpu- 是 heapster-的别称。可以通过_type来加以区分。 MetricsTags.type:node是不同类型实体的标记（例如 pod， node等） 用户可以先将同一类型数据找出，然后按照需要构建查询。并绘出图表。

Kubernetes集群监控及应用监控

监控集成了 prometheus，Service 服务采用了 NodePort 的部署方式，用户可以访问除客户端节点外的任意节点的30000端口来访问 prometheus 的Web界面。如可以访问 http://<主节点IP>:30000/

prometheus 可以通过其自身的 Kubernetes service discovery 机制来自动发现需要采集数据的 targets。可以在 Web 界面上看到已发现的 target,如下图所示:

每个target会以prometheus所定义的描述格式提供监控数据。描述格式请参考官网。

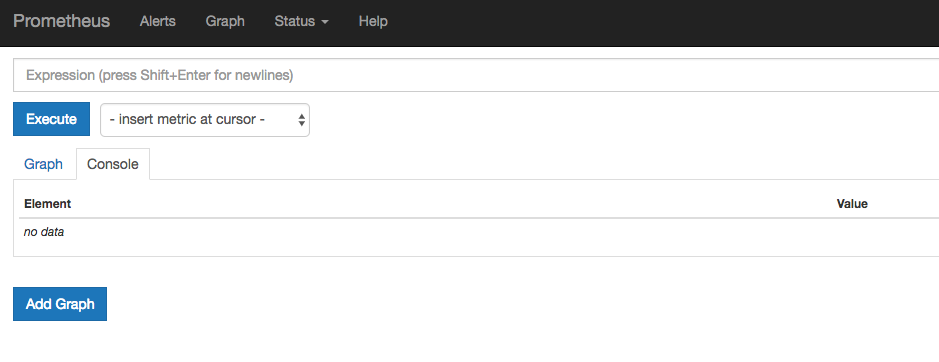

通过采集 target 所提供的监控数据即可在prometheus所提供的Web界面中绘制出图。点击菜单栏的 “Graph” 按钮，进入绘图界面，如下图所示。

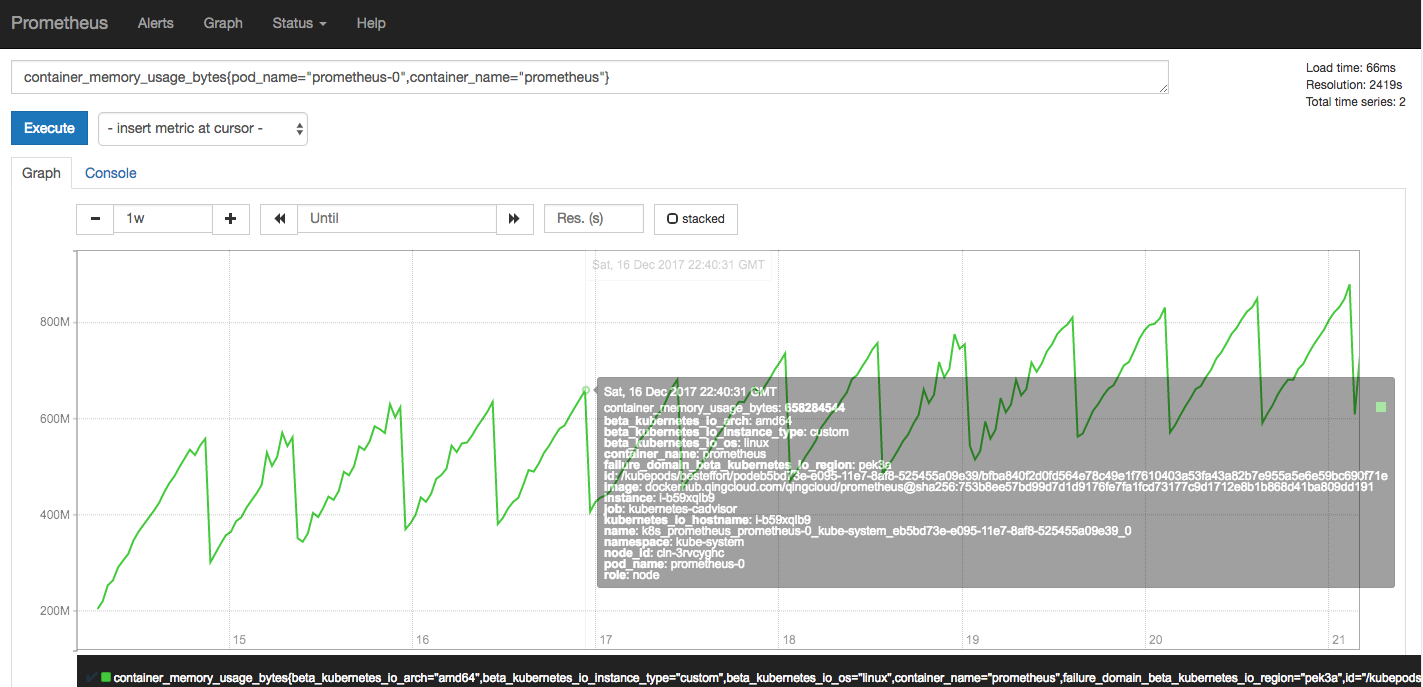

例如我们可以输入如下的表达式来查看 prometheus 所启动的 container 的内存使用情况，如下图所示:

container_memory_usage_bytes{pod_name="prometheus-0",container_name="prometheus"}

更多的 prometheus 表达式规则请查看官方文档

Kubernetes 包管理器 Helm

启用helm后，在客户端节点中用户可以使用helm给集群安装应用。默认的helm仓库使用gce的对象存储服务(国内不可访问)。青云提供了以下仓库给用户使用。因为gcr.io国内不可访问，helm charts中定义的镜像如果引用了gcr.io的镜像会导致镜像拉取失败。使用helm时，请确保集群能够访问公网。

仓库 地址
stable https://helm-chart-repo.pek3a.qingstor.com/kubernetes-charts/
incubator https://helm-chart-repo.pek3a.qingstor.com/kubernetes-charts-incubator/
svc-catalog-charts https://helm-chart-repo.pek3a.qingstor.com/svc-catalog-charts/

可以先检查tiller服务和客户端是否可用

$ helm version
Client: &version.Version{SemVer:"v2.0.0-alpha.4", GitCommit:"db...", GitTreeState:"dirty"}
Server: &version.Version{SemVer:"v2.0.0-alpha.4", GitCommit:"a5...", GitTreeState:"dirty"}

查看仓库列表

$ helm repo list
NAME           	URL
stable         	https://helm-chart-repo.pek3a.qingstor.com/kubernetes-charts/
local          	http://localhost:8879/charts

更新仓库列表

$ helm repo update

查找charts

$ helm search
NAME                 	VERSION 	DESCRIPTION
stable/drupal   	0.3.2   	One of the most versatile open source content m...
stable/jenkins  	0.1.0   	A Jenkins Helm chart for Kubernetes.
stable/mariadb  	0.5.1   	Chart for MariaDB
stable/mysql    	0.1.0   	Chart for MySQL

安装应用,此处以mysql为例

$ helm install stable/mysql
Released smiling-penguin

查看版本

$ helm ls
NAME             VERSION   UPDATED                   STATUS    CHART
smiling-penguin  1         Wed Sep 28 12:59:46 2016  DEPLOYED  mysql-0.1.0

删除版本

$ helm delete smiling-penguin
Removed smiling-penguin

在线伸缩

增加节点

当 Kubernetes 需增加节点以应付应用逐步增多带来的压力，您可以在 Kubernetes 详细页点击“新增节点”按钮。添加成功详情页会显示服务状态为活跃。

删除节点

当客户端连接并不多的时候您也可以在 Kubernetes 详细页选中需要删除的节点，然后点“删除”按钮删除节点，以节省资源和费用。

垂直扩容

如果需要给节点增强配置或降低配置，可以使用扩容集群的功能。

可以在接下来的界面中调整不同角色的容量。

Kubernetes 和 QingCloud IaaS 的整合

负载均衡器

Kubernetes on QingCloud 支持将 Kubernetes 内部的服务和 QingCloud IaaS 的负载均衡器关联起来，通过负载均衡器将服务暴露给集群外部调用。

Service 的 type 设置为 LoadBalancer，然后在 metadata 中增加以下 annotations:

  1. service.beta.kubernetes.io/qingcloud-load-balancer-type ，负载均衡器的承载能力类型，和 create_loadbalancer 接口中的 loadbalancer_type 取值范围相同。
  2. service.beta.kubernetes.io/qingcloud-load-balancer-eip-ids ，负载均衡器上绑定的 eip ID，最多支持4个，这个 annotation 表示要创建的是 “公网” 类型的负载均衡器。 eip 必须是可用的 eip，系统会自动创建负载均衡器。
  3. service.beta.kubernetes.io/qingcloud-load-balancer-vxnet-id ，负载均衡器要加入的私有网络 ID，表示要创建的是“私网” 类型负载均衡器。

qingcloud-load-balancer-eip-ids 和 qingcloud-load-balancer-vxnet-id 根据负载均衡器的”公网”或者”私网”二选一即可。如果指定了 LoadBalancer 的 Service，但没有配置 annotations 或者 annotations 下面没有具体的负载均衡器的参数，则会默认创建“私网”类型的负载均衡器，并关联当前 Kubernetes 集群所在的私网。

整体如下面的例子：

apiVersion: v1
kind: Service
metadata:
  name: helloworld
  annotations:
    service.beta.kubernetes.io/qingcloud-load-balancer-eip-ids: "eip-xxxx"
    service.beta.kubernetes.io/qingcloud-load-balancer-type: "0"
spec:
  ports:
    - port: 80
      targetPort: 80
  selector:
    app: helloworld
  type: LoadBalancer
---
apiVersion: v1
kind: Service
metadata:
  name: helloworld-internal
spec:
  ports:
    - port: 80
      targetPort: 80
  selector:
    app: helloworld
  type: LoadBalancer

可以看到 helloworld-internal 没有指定 qingcloud-load-balancer-eip-ids 和 qingcloud-load-balancer-vxnet-id，所以默认创建”私网”类型的负载均衡器，并使用当前集群所在的私网。

通过 kubectl 可以查看 service 的状态：

kubectl get service

NAME                  CLUSTER-IP     EXTERNAL-IP     PORT(S)        AGE
helloworld            10.96.146.44   139.198.0.55    80:30760/TCP   3d
helloworld-internal   10.96.145.22   192.168.0.5     80:30221/TCP   3d

公网的负载均衡器的 EXTERNAL-IP 显示的是负载均衡器绑定的 eip 的 ip 地址，私网负载均衡器的 EXTERNAL-IP 显示的是均衡器的私网 ip。 如配置了多个 port（监听器），则须给每个 port 指定 name 参数，否则 Service Spec 文件会验证失败导致无法部署 service。

存储

Kubernetes on QingCloud 支持将 QingCloud IaaS 上的硬盘直接挂载到 pod 上作为 PersistentVolume，当 pod 迁移时，硬盘会自动随着 pod 迁移到其他主机上。

定义 PersistentVolume 时，在 spec 中增加 qingCloudStore，有两个属性

  1. volumeID 您在青云控制台上创建一块硬盘，然后将硬盘 ID 复制到 这里。
  2. fsType 该硬盘挂载后的文件系统格式。

整体如下面的例子：

kind: PersistentVolume
apiVersion: v1
metadata:
  name: qingcloud-pv
  labels:
    type: qingcloud
spec:
  capacity:
    storage: 10Gi
  accessModes:
    - ReadWriteOnce
  qingCloudStore:
        volumeID: vol-xxxxx
        fsType: ext4

在 pod 中使用的例子（Kubernetes1.5）：

apiVersion: v1
kind: Pod
metadata:
  name: test-pd
spec:
  containers:
  - image: dockerhub.qingcloud.com/docker/nginx
    name: test-container
    volumeMounts:
    - name: html-volume
      mountPath: "/usr/share/nginx/html"
  volumes:
  - name: html-volume
    qingCloudStore:
      volumeID: vol-xxxxx
      fsType: ext4

在 pod 中使用的例子（Kubernetes1.7）：

apiVersion: v1
kind: Pod
metadata:
  name: test-pd
spec:
  containers:
  - image: dockerhub.qingcloud.com/docker/nginx
    name: test-container
    volumeMounts:
    - name: html-volume
      mountPath: "/usr/share/nginx/html"
  volumes:
  - name: html-volume
    flexVolume:
      driver: "qingcloud/flex-volume"
      fsType: "ext4"
      options:
        volumeID: "vol-xxxx"

使用 PersistentVolumeClaim

通过上面的例子可以看出来，要使用 PersistentVolume 需要预先创建好硬盘，并且配置文件和具体的资源绑定了，不方便迁移。为了解决这个问题 Kubernetes 提供了 PersistentVolumeClaim，只需要声明 PersistentVolume 需求，创建和回收 volume 交给系统。

定义 StorageClass:

kind: StorageClass
apiVersion: storage.k8s.io/v1beta1
metadata:
  name: qingcloud-storageclass
  labels:
      addonmanager.kubernetes.io/mode: EnsureExists
  annotations:
      storageclass.beta.kubernetes.io/is-default-class: "true"
provisioner: kubernetes.io/qingcloud-volume

定义 PersistentVolumeClaim

kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: qingcloud-pvc
  annotations:
    volume.beta.kubernetes.io/storage-class: qingcloud-storageclass
    kubernetes.io/fsType: xfs
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 10Gi

qingcloud-storageclass 已经在 Kubernetes on QingCloud 内置，所以不需要用户自己配置，同时 qingcloud-storageclass 是默认的 storageclass，所以 PersistentVolumeClaim 中的 annotations volume.beta.kubernetes.io/storage-class: qingcloud-storageclass，也可以省略，使用默认的文件系统类型 ext4 则可省略 kubernetes.io/fsType 的定义。更完整的例子参看后面教程中的 wordpress 例子。

默认的 qingcloud-storageclass 使用的是性能盘或者超高性能盘，取决于集群主节点选择的主机的资源类型(性能型或者超高性能型)，系统会自动根据主机类型进行创建。所以有一个要求就是集群中的所有节点都必须选择一致的资源类型，如果使用混合型节点，则这种挂载 volume 的 pod 需要调度到和主节点类型一致的工作节点上。

如果想使用容量盘，只需要指定 storage-class 为 qingcloud-storageclass-capacity。 可以通过

kubectl get storageclass

NAME                               TYPE
qingcloud-storageclass (default)   kubernetes.io/qingcloud-volume
qingcloud-storageclass-capacity    kubernetes.io/qingcloud-volume

命令查看系统中已有的 storageclass，也可以定义自己的 storageclass。

注意：无论是性能盘还是容量盘，volume 的 acccessModes 请设置为 ReadWriteOnce

网络

Kubernetes on QingCloud 容器网络使用的是 SDN Passthrough 方案，每个 pod 分配的 ip 和主机是同一个 vpc 下的 ip。所以部署容器的时候，会在控制台看到挂载网卡的任务提示出现。这种网络方案让 pod 和主机使用同一层的网络，避免了性能损失，但也有一些限制需要了解：

  1. 每个主机当前最多支持 64 个网卡，所以 Kubernetes on QingCloud 限制每个节点上最多 60 个pod。
  2. 每个私有网络是一个 C 段地址，只能支持 200 多个 ip 地址，所以如果集群要支持更多的 pod，创建时需要添加多个私有网络 ID。

教程

  1. 使用 QingCloud LoadBalancer 部署 Helloworld Service
  2. 使用 QingCloud LoadBalancer 以及 PersistentVolumeClaim 部署 Wordpress

更多示例

在 Kubernetes on QingCloud github 仓库 中包含更多使用青云磁盘，负载均衡器的配置文件。

kubectl apply -f xxxx.yaml

注意事项

  1. VPC 的地址范围请不要选择 172.17.0.0/16 这个段，因为这个 docker 默认使用这个段，使用这个段会导致网络问题。
  2. 所有节点的主机资源类型请保持一致，要么都是性能型，要么都是超高性能型。
  3. 节点监控界面中包含当前节点运行的 pod 数量和容器数量。
  4. 由于需要调用 QingCloud IaaS API 以及拉取镜像，请确保集群所在私网能够访问公网（VPC 绑定了公网 IP)。
  5. 私有网络负载均衡器的 vxnet 请选择 kubernetes 集群所在的 vxnet，不要和 pod 的 vxnet 混用。
  6. 如果既部署了日志节点又依赖了外部 ELK 集群，则优先使用自带的日志服务，如果依赖了外部 ELK App 集群，又在环境变量中指定了 Elastic Search 服务器，则优先使用 ELK App 集群。
  7. 更多 Kubernetes 的使用方法请参考 Kubernetes 官方文档。

FAQ

如何在集群外部访问 Kubernetes 内的 service？

主要有两个方案：

  1. 将 service 通过 LoadBalancer 暴露出来，如果只是私网内使用可以用私网的负载均衡器。这个方案比较通用，建议正式场景使用这个方案。
  2. 设置一条路由，将发给 cluster-ip 的数据包都转发给集群的某个节点(包括 master)。这个相当于将该节点作为网关来转发给 cluster-ip 的数据包。如果还想通过域名访问，可以设置 dns。这个方案不建议作为正式的机制使用。
    ip route add 10.96.0.0/16 via $cluster_node_ip

   	nameserver 10.96.0.10
    search default.svc.cluster.local svc.cluster.local cluster.local

集群为什么启动失败或者超时，不能正常工作

  1. 确认 VPC 是否绑定了公网。
  2. 确认您的 API 密钥是否填写正确。

如果以上两项都没有问题，请提交工单和我们联系。

负载均衡器（LoadBalancer）为什么不能正常工作

  1. 确认 Service 可以通过 Cluster IP 访问。

  2. 确认 Service 可以通过 NodePort 访问。

  3. 如果是私有网络的负载均衡器，请确认负载均衡器的私有网络ID（vxnet）没有复用 pod 所在的私有网络。

  4. 如果使用的是 80 端口，请确认您的账号通过了账号认证（最好 IP 通过备案）。

如何在应用中输出 json 格式的日志，并被 Elasticsearch 按字段索引

Kubernetes On QingCloud 的 fluent-bit 服务默认开启了 json 格式探测设置，如果应用输出的日志是 json 字符串，会自动解析为 json 并展开，索引到 Elasticsearch 中。 注意：

  1. 必须整条日志都是 json 才可以，日志库会自动增加时间等信息，导致输出不是完整的 json，可以直接用各语言的输出到控制台的类库进行日志输出。
  2. 具体可参考 helloworld 例子中的日志输出。

如何自定义处理 Kubernetes 以及应用的日志？

Kubernetes On QingCloud 提供了日志收集功能，自动将应用的日志收集到 Elasticsearch 中进行存储，并提供 Kibana 进行查询，但有时候用户需要对日志进行自定义处理。我们提供了配置项，用户可以将日志转发到自己的日志收集服务，当前支持 Fluent 或者 Fluent-bit。我们提供了一个 fluent-bit 的 示例 ，可以直接在集群客户端节点上运行查看效果，具体步骤：

  1. 登陆客户端节点，启动 fluent-bit forward server
  		cd /opt/kubernetes/sample/fluentbit/
  		sh run.sh
  1. 修改集群配置中的 fluent 转发服务，填入 clientip:24224 系统会自动逐台重启 fluent-bit agent，等一会就会在控制台看到转发过来的日志。

注意：如果开启了这项设置，请确保日志转发服务能正常工作，否则会影响 fluent-bit agent 的日志收集。

日志不能被收集怎么办？

如果发现应用的日志没有被收集到系统内置的 Elasticsearch 中或者自己的转发服务中，可能是 fluent-bit agent 出问题了。可以执行以下命令，将 fluent-bit 的 daemonset 删除，触发系统重新部署。

kubectl delete ds/fluent-bit -n kube-system

如何使用私有仓库

Kubernetes on QingCloud 支持使用用户想使用自己部署的 registry 服务

  1. 如果私有 registry 服务没有启用 https，则需要将 registry 的 ip:port 填写到集群设置的 Insecure registries 设置选项里。

  2. 如果私有仓库需要用户名密码验证，当前尚未提供添加第三方集群的 registry 账号的机制，不过可以通过 Kubernetes 的 secret 机制来管理 registry 账号。

具体的操作步骤：

  1. 创建 secret，根据自己的情况修改 myregistrykey 和 myregistryserver

    kubectl create secret docker-registry myregistrykey --docker-username=username --docker-password=password --docker-email=email --docker-server=myregistryserver.com

  2. 通过 imagePullSecrets 在配置文件中引用

  apiVersion: v1
  kind: Pod
  metadata:
      name: private-reg
    spec:
      containers:
        - name: private-reg-container
      image: <your-private-image>
      imagePullSecrets:
        - name: myregistrykey

版本历史

2.8.1

  • 升级 Kubernetes 至 1.10.5
  • 集成了 KubeSphere 易捷版 1.0.0 alpha (kubesphere.io，k8s 发行版)
  • 增加 calico 网络插件支持
  • proxy mode 改为 ipvs
  • 修正了存储插件以及 cloud controller 插件的bug
  • helm 升级至 2.9.1
  • istio升级至 0.8.0
  • 增加 docker 网桥网络配置
  • 集成 nfs client
  • 修正了客户端节点 ssh key 绑定后被重置的 bug
  • 其他若干细节调整

2.7.2

  • hot fix: 解决私有云无外网连接条件下 heapster 镜像拉取问题
  • 提供预制资源配置组方式以及自定义方式配置节点资源，性能型工作节点标记为 node，超高性能型节点标记为 ssd_node
  • 增加 nodePort 端口范围参数，默认值为 30000-32767 k
  • helm 升级为 2.8.2
  • istio 升级为 0.7.1

2.7.1

  • 可选依赖appcenter提供的外部etcd集群，提高k8s集群管理数据可靠性。
  • 添加helm支持。用户可以使用helm部署应用。
  • 修复volume（v1.3.1）和cloud controller(v1.1.1)插件的问题。
  • 通过client节点ssh免密登录其他节点。
  • 单节点max-pods上限可配置。
