Harbor

升级版本前请手工备份系统配置，详见升级集群。

Harbor 是一个开源的企业级私有 Docker 镜像仓库方案，用于存储和分发 Docker 镜像，并提供基于角色的权限控制、仓库间 Image 异步复制、LDAP/AD 支持、图形界面等功能。

Harbor on QingCloud 将 Harbor 制作成了 App，能直接在 AppCenter 进行一键部署，并提供了一个高可用、高安全、高性能的解决方案，具有如下特性：

  • 镜像存储同时支持 QingStor 对象存储和本地挂盘存储
    • 其中本地存储不支持高可用，且受单磁盘容量限制，只建议测试使用
    • 正式使用建议使用 QingStor 对象存储来保证高可用和无限容量（ QingStor 对象存储是 QingCloud 提供的通用海量非结构化数据存储服务，具有安全可靠、简单易用、高性能、低成本等特点）
  • 支持应用节点横向和纵向伸缩
  • 高可用
  • 一键部署

部署镜像仓库

准备

在部署 App 之前，您需要创建一个 VPC 网络和一个负载均衡器。另外，如果使用 QingStor 对象存储 做后端存储，则还需要创建一个 QingStor 对象存储的 Bucket 。

  • 创建 VPC 和关联一个 Vxnet 私有网络，详情见 VPC 指南。

注意：Harbor 采用 Docker Compose 部署，用来部署 Harbor 的 VPC 请不要使用 172.17.0.0/16 和 172.18.0.0/16 这两个网段。

  • 创建负载均衡器
    • 创建一个负载均衡器，然后创建一个监听器，用于 Harbor UI 的访问入口。监听器可为 HTTP 或 HTTPs 协议( HTTPs 协议请在负载均衡器的 HTTPs 监听器里勾选 “负载均衡器监听协议通过 X-Forwarded-Proto 头字段获取负载均衡器的监听协议” )，并可支持私有或公有负载均衡器，如果为私有则只能用于内网访问，详情见负载均衡器指南
  • 配置防火墙规则
    • 针对上一步负载均衡器的设置，在防火墙上配置允许下行规则 80/TCP (HTTP) 或 443/TCP (HTTPS) 端口
  • 使用 QingStor 对象存储的用户创建 Bucket（使用本地存储的用户请跳过此步）
    • Bucket 为 QingStor 对象存储用于存储的容器单位，详情见创建 Bucket

创建 Harbor App

基本设置

填写集群基本信息，包括名称和描述。

harbor-create-basic-setting

主服务节点设置

填写主服务节点 CPU、内存等配置信息，配置节点数量（默认为 2 个），关联负载均衡器。

harbor-create-add-lb

数据库节点设置

填写数据库节点 CPU、内存、磁盘大小等配置信息，数据库用于 Harbor 业务数据的存储。镜像漏洞扫描和垃圾清理等操作会增加数据库压力，建议尽可能提高数据库节点配置。

harbor-create-db-set

缓存节点设置

填写缓存节点 CPU、内存等配置信息，缓存用于 Harbor 的 Session 和镜像 Manifest 信息的存储。

harbor-create-cache-set

存储节点设置

注意：本节点只建议用做开发和测试环境使用，大规模生产环境建议使用扩展性更好和无限容量的 QingStor 对象存储。

强烈建议用户首选 QingStor 对象存储做镜像文件的存储。如果不能使用 QingStor 对象存储，用户可以创建此节点做镜像文件的存储。磁盘大小可以随着数据量的上升随时调整。默认节点数为 0 ，表示使用 QingStor 对象存储。

harbor-create-storage-set

注意：企业级分布式 SAN（NeonSAN）目前只开放了部分区，包括：北京 3B/C/D ，广东 2A/B 和 上海 1A/B。

任务节点设置

任务节点 (Jobservice) 主要用于执行一些耗时的操作，如：与其他 Harbor 仓库间异步复制镜像，镜像垃圾回收，漏洞扫描等，如果您暂时不需要这些后台任务操作，可以设置节点数为 0 ，后续可以通过增加节点重新开启。

注意：当后台任务节点数为 0 时，用户仍然可以在 Harbor 界面上点选镜像复制、垃圾回收等操作，但此时 Harbor 界面会有报错提示。

harbor-create-job-set

日志节点设置

harbor-create-log-set

填写日志节点 CPU、内存等配置信息，日志节点记录 Harbor 服务中所有组件的日志信息，日志文件存储于目录 /var/log/harbor/ 下。

注意：Harbor 1.9.3 - QingCloud 1.5.0 版本添加了更为便捷的在线获取日志方法，Harbor 1.7.1 - QingCloud 1.2.0 以前的版本需在 /var/log/harbor/yyyy-MM-dd/ 目录下按日期查看日志，Harbor 1.7.1 - QingCloud 1.2.0 版本直接在 /var/log/harbor/ 目录下查看日志。

网络设置

harbor-create-vxnet-set

选择服务部署的私有网络，可以选择之前创建的任意网络。

注意：Harbor 采用 Docker Compose 部署，用来部署 Harbor 的 VPC 请不要使用 172.17.0.0/16 和 172.18.0.0/16 这两个网段。

服务环境参数设置

harbor-create-custom-set

  • Harbor 地址:

    服务地址，用户访问的 Web 和 docker login/push/pull 使用的地址，这个地址必须与负载均衡器前端地址和协议保持一致，可以是 IP 地址或 Domain 域名，比如：http://harbor.tools.qingcloud.com；如果为 HTTPs，则对应访问地址也为 https:// ，比如：https://192.168.2.1 ；最后不要以 / 结束

  • Access_Key_ID & Secret_Access_Key & Zone:

    使用本地存储的用户请跳过此项配置

    使用 QingStor 对象存储服务来存储镜像文件，这里填写可用于访问 QingStor 对象存储服务的Access密钥信息和区域，access_key_id 和 secret_access_key 是青云提供给用户的授权密钥，可以在 API密钥 中创建

  • QingStor 对象存储 Bucket & RootDirecotry:

    使用本地存储的用户请跳过此项配置

    配置存储镜像数据在 QingStor 对象存储的 Bucket 名称和根目录，设置好后，镜像数据会存于这个 Bucket 和 RootDirecotry 之下，用户需要事先创建好

  • **Registry 只读模式**

    从版本 Harbor 1.7.1 - QingCloud 1.2.0 起移除了此项配置，用户可通过 Harbor 界面进行相应操作

    是否设置只读模式，配置后只允许 docker 进行 pull 操作，一般用于在清理镜像的时候操作。

用户协议

阅读并同意青云 AppCenter 用户协议之后即可开始部署应用。

查看集群信息

在集群创建完毕后，待所有节点的“服务状态”显示为“正常”时，Harbor 就可以使用了。可以在控制台 AppCenter -> 云应用 标签下看到目前已经创建的集群，点击集群 ID 可以查看该集群的详细信息：

harbor-use-console-cluster-info

修改配置参数

点击配置参数可以修改参数。

harbor-use-custom-parameter

横向扩容

注意：增删任务节点会导致 Harbor 服务重启，从而有有短暂时间（ 1 分钟以内）的不可用，请在业务低谷时操作！

点击新增节点可以增加相应角色的节点

harbor-use-scale-out-1

点击删除可以删除选中的节点

纵向扩容

点击扩容集群，可以在集群性能不足时提高集群的配置：

harbor-use-scale-out-2

升级集群

本应用不支持滚动升级，需要关闭集群进行升级。

注意：Harbor 1.7.1 - QingCloud 1.2.0 以前的版本在升级前请手工备份修改过的 Harbor 配置，包括 LDAP 、邮箱等，升级完毕后需要手工重新填写；Harbor 1.7.1 - QingCloud 1.2.0 以后的版本不再需要这些手工操作。如需协助请通过工单获得支持。

harbor-upgrade

如果设置了 LDAP 认证，请在升级前手工备份，并在升级后重新填写（如果没设置过则不需要操作）：

harbor-backup-ldap-set

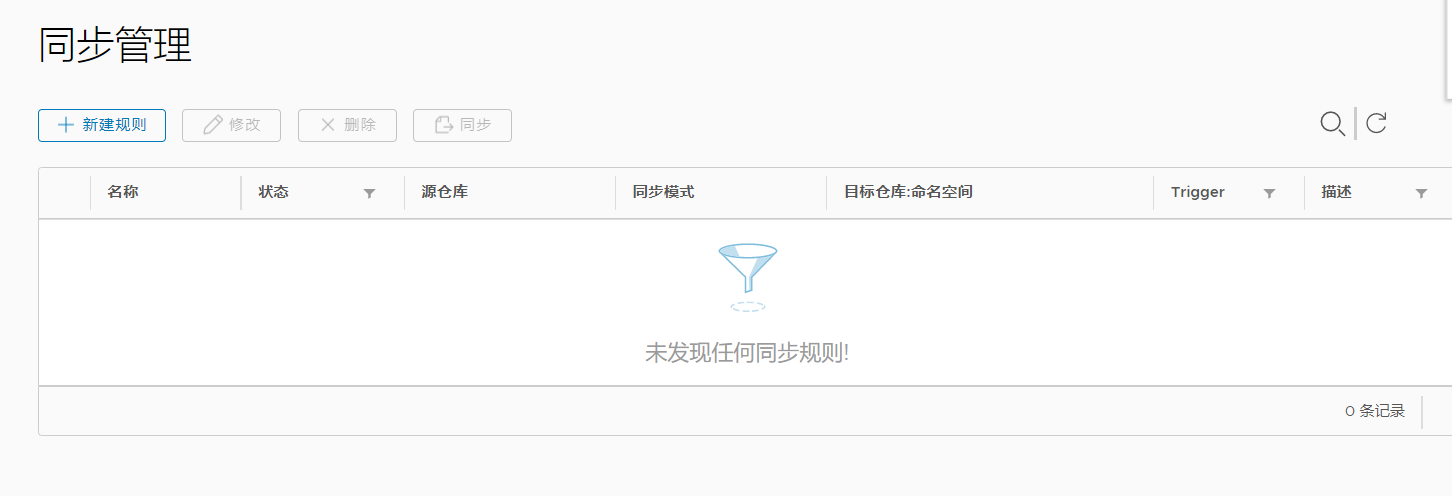

如果修改过下面的默认配置，请在升级后重新填写（如果没设置过则不需要操作）：

harbor-backup-replica-set

如果设置过邮箱信息，请在升级前手工备份，并在升级后重新填写（如果没设置过则不需要操作）：

harbor-backup-email

如果修改过下图中的默认配置，请在升级后重新填写（如果没设置过则不需要操作）：

harbor-backup-system-set

使用镜像仓库

Console 访问

通过浏览器访问 Harbor 镜像仓库，地址为之前填写的 Harbor 地址，如这里的 http://192.168.249.253

初始账户密码为： admin/Harbor12345

harbor-use-web-signin

harbor-use-web-logined 详情请参考 Harbor 用户手册，镜像复制功能请参考 replicating-images。

Docker 访问

  • 修改 Docker 的 –insecure-registry 配置，用于支持 Self-signed Certificate 或 HTTP 协议，详见 Docker 文档

  • 重启 docker service 服务，比如较新版本的 Linux 下执行命令 systemctl restart docker。

Login

docker login -u [username] -p [password] yourhub.domain.com

Push & Pull

docker [push|pull] yourhub.domain.com/projectname/reponame:tagname

Garbage Collect 清理 Blob

可通过 Harbor 界面“配置管理”菜单下的“垃圾清理”页进行操作，可选手动执行或者让 Harbor 定时执行。

GC

Harbor 1.9.3 - QingCloud 1.5.0 版本需要先在 Harbor 的 web 界面的项目里删除相关资源，再选择界面里的垃圾清理功能。

Harbor 1.7.1 - QingCloud 1.2.0 之前的版本，需要按以下步骤操作。

在清理 Image 之前，需要停止写操作，通过配置参数 ReadOnly 切换成只读模式。

  • 设置只读模式，保存更新

    harbor-use-set-readonly

  • 在 Console 的管理菜单中选择“清理镜像”

    harbor-use-172-console-gc

  • 去除只读模式，保存更新

重置Harbor密码 & 清理任务日志

  • 如果管理员丢失了 Harbor 的 admin 账户密码，可以按以下操作恢复成初始账户密码 admin/Harbor12345。

    harbor-use-reset-harbor-pwd

  • 任务节点在执行操作后会产生日志，占用日志节点空间，可以使用 清理任务日志 功能按条件清理。

    harbor-use-clean-job-log

FAQ

  • VNC 登陆账户和密码是多少？

    ubuntu / p12cHANgepwD，拥有 sudo 能力。

  • 如何查看日志？

    Harbor 1.7.1 - QingCloud 1.2.0 之前的版本登陆“日志节点”的 VNC，日志文件在 /var/log/harbor 内，以天为单位。 Harbor 1.9.3 - QingCloud 1.5.0 版本在浏览器输入云平台资源管理界面上显示的日志节点 IP 获取(端口80)，如图所示 harbor-use-log-file-online

    由于资源主机所在网络无法直接与外网连通，所以需要配置 VPN 或 配置 VPC 端口转发

  • 使用 HTTPs 超时了？

    确认前端负载均衡器的 https 监听器中 “负载均衡器监听协议通过 X-Forwarded-Proto 头字段获取负载均衡器的监听协议” 已勾选。

    harbor-create-add-proto

版本历史

Harbor 1.9.3 - QingCloud 1.5.0

  • 升级到 Harbor 1.9.3
  • 新增镜像安全扫描功能
  • 优化日志节点磁盘占用
  • 修复镜像复制失败的问题
  • 新增支持通过浏览器自助查看日志等文件

Harbor 1.7.6 - QingCloud 1.3.1

  • 升级到 Harbor 1.7.6 版本（修复漏洞 https://nvd.nist.gov/vuln/detail/CVE-2019-16097）
  • 新增支持 Helm Chart 仓库
  • 修复了镜像复制功能的一个 Bug
  • 新增支持对接第三方 S3 对象存储
  • 修复了系统配置丢失的问题，升级前请手动备份原有配置，详见用户指南（https://docs.qingcloud.com/product/container/harbor.html#升级集群）

Harbor 1.7.5 - QingCloud 1.3.0

  • 升级到 Harbor 1.7.5 版本
  • 新增支持 Helm Chart 仓库
  • 新增支持更多兼容的对象存储地址

Harbor 1.7.4 - QingCloud 1.2.1

  • 升级到 Harbor 最新版本 1.7.4；
  • 新增支持使用 NeonSAN 作为本地存储的磁盘；
  • 修复了 Harbor 日志节点健康检查脚本的 bug ，此 bug 会在 DNS 查询慢的时候导致集群创建失败

Harbor 1.7.1 - QingCloud 1.2.0

  • 升级到 Harbor 最新稳定版 1.7.1 ，包含 Harbor 的多项改进
    • 优化页面加载速度
    • 在线垃圾回收
    • 开启日志轮转防止容量耗尽
  • 修复了系统配置丢失的问题，升级前请手动备份原有配置，详见用户指南。

Harbor 1.1.1 - QingCloud 1.1.0

  • 新增了对本地存储的支持，没有购买 QingStor 对象存储的用户可以使用此版本部署 Harbor
  • 修复了 bug ：镜像复制节点没有加载自定义的对象存储地址

Harbor 1.1.1 - QingCloud 1.0.4

  • 支持选择对象存储地址

Harbor 1.1.1 - QingCloud 1.0.3

  • 更新内部证书

Harbor 1.1.1 - QingCloud 1.0.2

  • 优化 Cache 连接时间
  • 增强启动检测机制
  • 修复 Pull 的稳定性

Harbor 1.1.1 - QingCloud 1.0.1

  • 修复 HTTPs 监听器 Push 异常

Harbor 1.1.1 - QingCloud 1.0

  • 基于VMware Harbor v1.1.1版本
  • 镜像存储集成 QingStor 对象存储服务
  • 支持应用节点横向和纵向扩容
  • 一键式安装
  • 一键清理镜像
  • 支持只读模式
