WAN 接入点

WAN 接入点, 用于企业将不同类型的网络接入到 WAN 网, 目前支持三种 WAN 接入:

• 光盒: 允许用户网络通过光盒接入到 WAN 网

• 专线: 允许用户网络通过专线(支持 BGP 和静态路由两种方式)接入到 WAN 网

• 网关: 允许云平台内VPC或主机通过 内网路由器接入到 WAN 网

创建光盒接入点

光盒允许用户通过 Internet 快速接入 WAN 网。目前,该设备需要通过申请获得,具体步骤请参考 光盒申请。

用户收到光盒后, 把光盒插入电源, 并将 Internet 链路插入光盒 WAN 口, 然后登录 WEB 平台, 点击左边导航条中的“光格 SD-WAN -> 总览”, 接着在右边区域点击”创建接入点”, 选择”光盒”类型并填入相应的信息即可。

注意：光盒序列号在光盒背面可以找到, 格式类似: 1c2c997dfb81。

创建成功后, 在”光格 SD-WAN”下的”光盒”页面, 可查看光盒的连接状态。

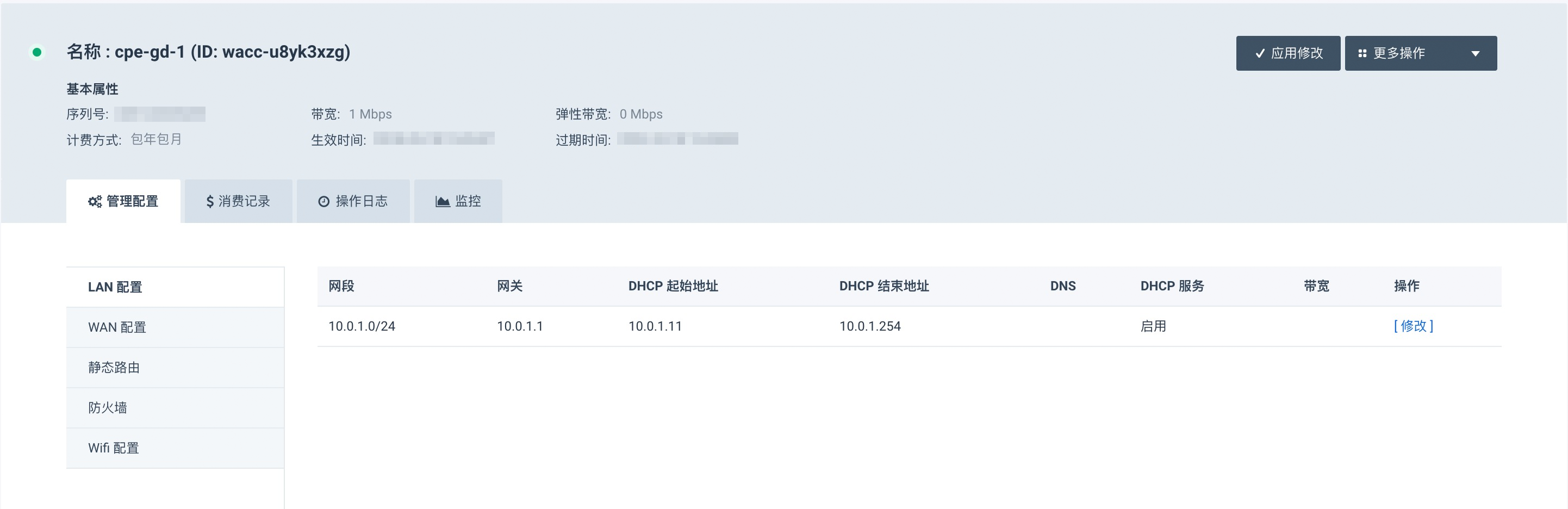

点击光盒接入点进入详情页, 可进一步配置光盒, 包括 LAN、WAN、静态路由、防火墙和 Wi-Fi。

光盒 LAN 配置

在光盒接入点详情页, 点击”管理配置”中的”LAN 配置”, 可设置光盒的 LAN 网段、网关地址以及是否启动 DHCP 服务。

注意：修改之后需要点击"应用修改＂以生效。

光盒 WAN 配置

在光盒接入点详情页, 点击”管理配置”中的”WAN 配置”, 可配置光盒的 WAN 口, 具体如下:

• 开启NAT: 是否启用 NAT 功能。NAT 功能用于将 LAN 口地址映射为 WAN 口地址, 关闭后可能会影响网内用户访问 Internet。

• 开启专线: 是否启用专线。当光盒通过专线接入WAN网时, 需要开启该选项。

• 是否为 4G 接口: 用于标识接口是否为 4G 接口。控制器会针对 4G 接口进行流量优化。

• MTU: 设置 MTU 的值, 默认为1500。

• 跟踪 IP: 用于检查网络是否通畅, 例如: 114.114.114.114。

• 优先级: 适用于有多个 WAN 口的光盒, 值越小, 接口优先级越高。

• 权重: 适用于有多个 WAN 口的光盒, 当优先级一样时, 权重决定了负载均衡比例。

注意：修改之后需要点击"应用修改＂以生效．

光盒静态路由配置

在光盒接入点详情页, 点击”管理配置”中的”静态路由”, 可配置光盒的静态路由。

注意：修改之后需要点击"应用修改＂以生效．

光盒防火墙配置

在光盒接入点详情页, 点击”管理配置”中的”防火墙”, 可配置光盒的防火墙规则。 用户可以根据源 IP、源端口、目的 IP、目的端口、协议、方向等信息配置防火墙规则。 因为光盒可以同时接入互联网和WAN网, 所以防火墙规则的方向有四种:

• IN-POP: 表示从 WAN 网到光盒的方向

• OUT-POP: 表示从光盒到 WAN 网的方向

• IN-Internet: 表示从 Internet 到光盒的方向

• OUT-Internet: 表示从光盒到 Internet 的方向

注意：修改之后需要点击"应用修改＂以生效．

光盒 Wi-Fi 配置

在光盒接入点详情页, 点击”管理配置”中的”Wifi配置”, 可设置光盒 Wi-Fi 所使用的频段、加密方式、频道、首选频带等。 首选频带用于标识优先使用的无线频段。

注意：修改之后需要点击"应用修改＂以生效．

创建专线接入点

WEB 控制台，点击左边导航条中的“光格 SD-WAN -> 总览”, 接着在右边区域点击”创建接入点”, 选择”专线”类型并填入相应的信息即可。

创建好的专线接入点, 状态是审核中。当完成审核、专线链路施工后, 用户才可以进行路由配置。目前支持 BGP 和静态路由两种方式。

注意：对于BGP和静态路由两种方式, 在配置前请慎重选择, 一旦配置不可切换

BGP

采用 BGP 方式, 需要指定用户侧 BGP 的 AS 号。

用户侧 BGP 的 AS 号可以根据需要来修改, 修改后需要点击”应用修改＂以生效。

静态路由

采用静态路由方式, 需要指定静态路由。可以根据需要指定一条或多条静态路由。

配置完后, 可以在接入点详情页里修改静态路由, 修改后需要点击”应用修改＂以生效。

创建网关接入点

网关接入点用于将云平台主机接入到 WAN 网。在创建网关接入点之前, 需要创建并配置 内网路由器, 具体如下:

1. 在”网络与 CDN”下的”内网路由器”页面中, 点击”创建”即可创建内网路由器。



2. 在内网路由器详情页, 点击”关联 VPC 私有网络”, 将私有网络关联到内网路由器。



3. 在内网路由器详情页, 点击”路由设置”, 进入到内网路由策略配置页面, 设置内网路由策略。



    注意：
    1. 内网路由策略中的边界路由器类型选物理内网路由器。
    2. 设置好内网路由策略后,需要点击"应用修改＂以生效。


内网路由器配置好后, 在”光格SD-WAN”下的”总览”页面, 点击”创建接入点”, 选择”网关”类型, 并选择刚才配置的内网路由器, 然后填入相应信息即可创建网关接入点。

注意:
1. 因内网路由器是双线接入 WAN 网, 网关接入点的最大可用带宽是上图中设定带宽的两倍。

弹性带宽

光盒接入点和网关接入点, 在创建时需要指定包年包月的固定带宽, 创建完成之后, 还可以弹性调整弹性带宽。 弹性带宽按秒计费, 带宽最大值不能超过固定带宽。接入点的实际带宽值等于固定带宽和弹性带宽两者之和。

注意：
1. 在接入点合约到期时, 弹性带宽会自动变为 0, 合约续约成功后需手动设置弹性带宽。
2. 云帐号欠费时, 固定带宽不受影响, 但弹性带宽会变为 0, 充值后弹性带宽会自动恢复。
