企业级分布式 SAN (NeonSAN)

企业级分布式 SAN (NeonSAN) 是基于全闪存架构提供的分布式 SAN 服务，适用于对 IOPS、吞吐、容量和稳定性要求很高的业务，例如：企业核心数据库 Oracle RAC 及 SQL Server 故障转移集群等、企业级分布式数据库 RadonDB 、物理主机高可用架构、大数据分析与计算、以及搭建高可用容器集群等。

创建

第一步：创建加载企业级分布式 SAN (NeonSAN)

点击 共享存储 进入如下界面

选择 企业级分布式 SAN (NeonSAN) 标签，点击创建，进入如下界面

在名称框里输入创建的硬盘名称，在数量框里输入需要创建的硬盘数量，在类型中选择超高性能容量型，拖动滑动按钮选择容量大小，或者在右边的输入框中输入容量大小，副本策略可选择2-3，点击 提交 ，进入如下界面

当状态显示为“可用”时，表示创建成功。

注解：IO 吞吐 320 MB/s; 单块最小容量 100 GB、最大容量 20 TB，容量可选最小粒度为 100 GB

第二步：配置服务

鼠标右键点击硬盘条目，或选中硬盘条目鼠标左键点击更多操作，跳出如下界面

加载企业级分布式 SAN (NeonSAN)到主机

点击 加载硬盘到主机 ，跳出如下界面

选择需要加载该企业级分布式 SAN (NeonSAN) 的主机，点击 提交，即可挂载到指定主机。

注解：企业级分布式 SAN (NeonSAN)为共享型，可以同时挂载到多台主机

还可以从主机页面，鼠标右键点击主机条目，来选择 硬盘，进行硬盘加载，界面如下

修改企业级分布式 SAN (NeonSAN) 名称或属性

点击 修改，跳出如下界面

可以修改企业级分布式 SAN (NeonSAN) 的属性，包括名称和描述，然后点击 修改 。

克隆企业级分布式 SAN (NeonSAN)

点击 克隆硬盘 ，跳出如下界面

在名称框填入名称，写入拷贝数量，类型选择企业级分布式 SAN (NeonSAN) ，点击 提交 ，进入如下界面

当状态显示为“可用”时，表示克隆成功。

扩容

点击 扩容 ，跳出如下界面

备份

点击 备份 ，跳出如下界面

点击 继续 ，进入如下界面

在名称框里填入名称，有需要的选择创建新备份链，点击 提交 。可以左键点击企业级分布式 SAN (NeonSAN) 条目，进入如下界面

可以看到状态显示为“可用”，表示备份已经创建成功。

标签

点击 标签 ，为已经创建的企业级分布式 SAN (NeonSAN) 绑定标签，跳出如下界面

如果没有标签或已有标签不适用，可以选择 创建标签 ，或者进行 标签管理 。选择标签，点击 提交 ，进入如下界面

添加到资源组

点击 添加到资源组 ，选择需要添加到的资源组，点击 提交 。

备份配置

左键点击性能型硬盘条目，进入如下界面

鼠标右键点击备份链ID，跳出如下界面

修改备份名称或描述

点击 修改 ，跳出如下界面

在名称填入要修改成的名称，在描述框里输入新的描述，点击 提交 。

基于备份新建硬盘

点击 创建硬盘 ，跳出如下界面

在名称框里填入新硬盘的名称，点解 提交 ，可以硬盘首页看到

当新建硬盘的状态显示为“可用”时，表示新硬盘已经创建成功。

共享备份

点击 共享备份 ，跳出如下界面

可以选择共享给子账号还是共享给其他账号，选择要共享给的子账号或填写要给共享的其他用户ID/注册邮箱地址，点击 提交 。鼠标右键双击备份链接入备份属性修改界面，可以看到共享列表，里面有已经添加成功的共享账号列表。

跨区复制备份

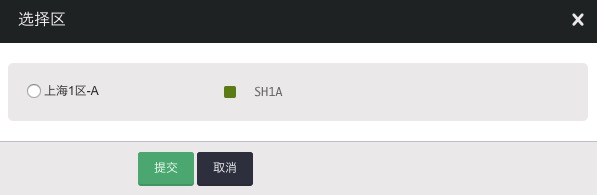

点击 跨区复制备份 ，跳出如下界面

选择要复制到区域，点击 提交 。

备份属性修改

鼠标左键双击备份链条目，或者在备份链条目下面，可以看到备份链结构示意图，假如双击备份链条目，进入如下界面

鼠标左键点击备份链右侧的 … ，可以选择对备份链的修改、创建硬盘、回滚和删除，界面如下

监控

在企业级分布式 SAN (NeonSAN) 挂载到主机时，可以点击硬盘条目，查看监控情况，界面如下

在硬盘IOPS和硬盘吞吐量打开时，可以看到硬盘IOPS和硬盘吞吐量数据展示。还可以点击硬盘使用率右侧的 查看监控图 来查看硬盘使用率。

物理主机 + 共享存储（NeonSAN）功能用户指南

一、创建物理主机

请参考：物理主机

二、创建 NeonSAN 硬盘

请参考： 企业级分布式 SAN (NeonSAN)

三、创建 VSAN，并将 NeoSAN 硬盘挂载到 VSAN 上

请参考：Virtual SAN（vSAN）

四、主机端配置：

Windows 系统

多路径：

（1）以 Windows 2012 R2 版本为例（其他版本类似）。

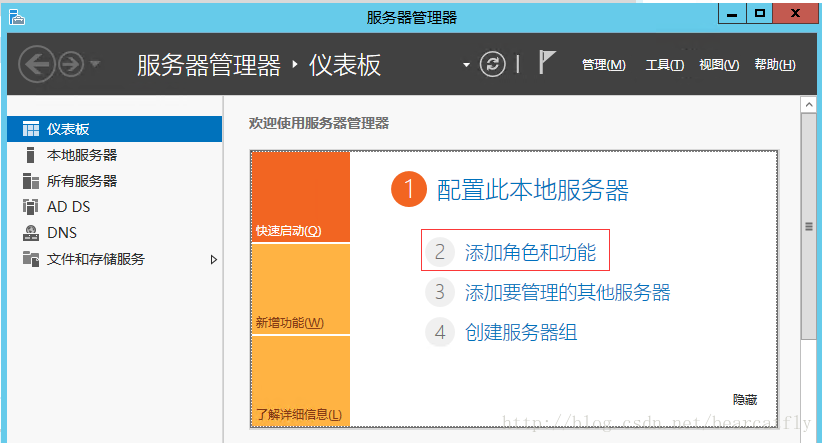

1、 首先打开服务器管理器，选择”添加角色和功能”。


2、 点击“下一步”。


3、 点击“下一步”。


4、 点击“下一步”。


5、 点击“下一步”。


6、 重点：勾选“多路径 I/O” ，点击下一步。 image

7、 勾选“如果需要，自动重新启动目标服务器”，安装 MPIO 是需要重启的。然后点击安装。 image

8、 等待重启安装完成。

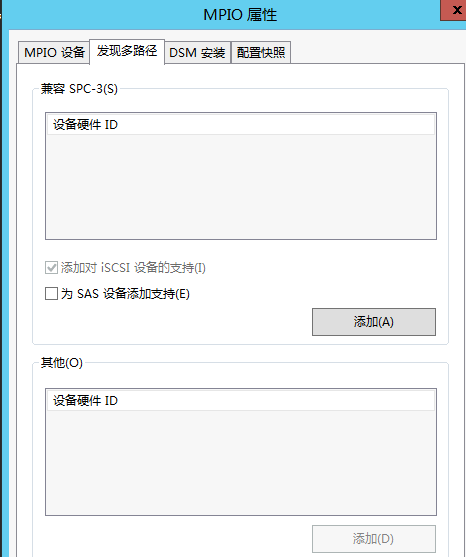

9、 MPIO 设置 （服务器管理-工具-MPIO），MPIO 属性页面，单击发现多路径，勾选“增加对 iSCSI 设备的支持”。


（2）配置 Windows iSCSI 客户端，请参考文档 Virtual SAN（vSAN）

注解：当创建的 VSAN 为多节点时， 点击程序的发现页面，然后点击『发现门户』，输入每个 VSAN 节点的 IP 。

Linux 系统

（1）多路径：

以 ubuntu16.04 为例：

  • 启动 ubuntu16.04主机，安装 multipath：
apt-get install multipath-tools
  • 关闭服务：
service multipath-tools stop
  • 增加/修改配置 修改 /etc/multipath.conf

配置内容如下:

blacklist{
devnode "^vd"
}
defaults {
user_friendly_names yes
path_grouping_policy multibus
failback immediate
no_path_retry queue
}
devices {
device {
vendor "LIO-ORG"
path_selector "queue-length 0"
path_checker "tur"
hardware_handler "1 alua"
prio "alua"
prio_args "exclusive_pref_bit"
fast_io_fail_tmo 25
}
}
  • 登录 iSCSI 目标
#!/bin/bash
mkdir -p /etc/multipath; touch /etc/multipath/wwids;
for IP in ip1 ip2 ip3(这里输入VSAN各节点IP地址); do
for IQN in `iscsiadm -m discovery -t st -p ${IP}:3260 | awk '{print $2}'`; do
iscsiadm -m node -T ${IQN} -p ${IP}:3260 -l
done
done
  • 启动服务
service multipath-tools start

multipath -ll 可以看到 mpath 信息。

ls /dev/mapper/ 可以看到对应的盘符. 后续可以格式化等操作，开始使用。

（2）配置 Linux iSCSI 客户端，请参考文档 Virtual SAN（vSAN）
